Первичные часы серии ETC (Euro Time Center)

Первичные часы серии ETC предназначены для управления стрелочными импульсными и самоустанавливающимися (MobaLine) часами, цифровыми часами и различными исполнительными устройствами, а также синхронизации компьютеров и электронных устройств в составе систем единого времени небольшого и среднего размера. Жидкокристаллический дисплей и навигация с помощью меню на русском языке. Возможность привязки к «эталонной» шкале времени с помощью устройств внешней синхронизации. Мониторинг и синхронизация со стороны часовой станции MTC с модулем CAS для работы в составе распределенных систем единого времени.

Общая информация

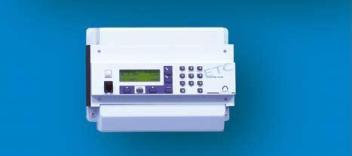

Монтаж на рейку DIN

ETC 12 — Одна линия управления вторичными импульсными часами. 2 программируемых реле.

ETC 14 — Одна настраиваемая линия управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

ETC 24 — Две настраиваемые линии управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

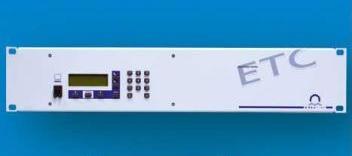

Непосредственный монтаж в стойку 19″

ETC 12R — Одна линия управления вторичными импульсными часами. 2 программируемых реле.

ETC 14R — Одна настраиваемая линия управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

ETC 24R — Две настраиваемые линии управления вторичными импульсными или MobaLine часами. 4 программируемых реле.

Технические характеристики

Модель:	ETC 12 (R)	ETC 14 (R)	ETC 24 (R)
1. Выходы синхронизации вторичных часов:
количество выходов	1	1	2
тип линии	импульсная	настраиваемая — импульсная/ MOBALine
тип сигнала на импульсной линии – импульсы чередующейся полярности (24 В)	минутные, 1/2 минутные, секундные и DCF импульсы
тип сигнала на линии MOBALine	—	код MOBALine
максимальный ток по всем импульсным линиям	500 мА	700 мА	1000 мА
максимальный ток по всем линиям MOBALine	—	500 мА (эф.)	700 мА (эф.)
независимый выбор типа линии, сигнала и часового пояса	—	+	+
контроль значения тока на линии с выдачей сигнала ошибки	—	—	+
перераспределение мощности между линиями	—	—	+
автоматическая защита линий от перегрузки	+	+	+
2. Программируемые релейные выходы:
количество встроенных выходов	2	4	4
тип коммутации встроенных выходов («сухой контакт»)	переключение
коммутируемый ток при напряжении ~230 В	10 А
количество дополнительных релейных выходов (при подключении адресуемых реле KR462/KR465 к линии MOBALine)	—	60	60
99 недельных циклов, 64 программы реле
общее количество командных строк	1000
шаг программы коммутации реле	1 мин.
длительность коммутации типа «подача сигнала»	1-99 сек.
количество логических входов, влияющих на исполнение канальных программ по схеме И/ИЛИ	—	—	3
3. Контроль и управление:
4-х строчный ЖКИ с регулировкой контрастности и подсветкой с настраиваемой длительностью	+	+	+
цифровая клавиатура с навигацией с помощью меню и выбором языка меню	EN, DE, FR, RU
загрузка данных (системное ПО, сезонная таблица, программа реле времени, тексты меню) с помощью PC или Palm	COM1
мониторинг со стороны MTC-CAS (порты RS232/RS422)	—	—	COM1, COM2
выход реле («сухой контакт») для извещения об ошибках	—	—	+
4. Системные часы:
точность хода без внешней синхронизации, при температуре 20±5°С	0,1 сек./сутки
автоматическая подстройка точности кварцевого генератора при наличии внешней синхронизации	+	+	+
автоматический переход на сезонное время в соответствии с данными сезонной таблицы (поясное/сезонное время)	+	+	+
количество предустановленных часовых поясов	80
количество программируемых часовых поясов	20
пассивный запас хода (хранение шкалы времени)	15 лет
5. Источники внешней синхронизации:
приёмник DCF 77, MSF 60 (активная токовая петля)	DCF вход
источник минутных импульсов чередующейся полярности 24/48В (включение через интерфейс 33231)	DCF вход
порт RS232, информационные сообщения в формате IF482	—	COM1
порт RS422, информационные сообщения в формате IF482, TSIP, NMEA	—	COM2
модуль CAS часовой станции MTC (порты RS232/RS422)	—	—	COM1, COM2
6. Выходы каскадирования:
синтезированный сигнал DCF с возможностью выбора часового пояса, выход транзисторной оптопары (15мА/35В)	DCF выход
информационные сообщения в формате IF482 (RS232)		COM1
информационные сообщения в формате IF482 (RS422)		COM2
7. Питание:
сетевое питание, 50 Гц	~230 В ±10%	~80-250 В
максимальная потребляемая мощность при сетевом питании	14 ВА	30 ВА
потребляемый ток от внешнего источника постоянного тока 22-30 В, не более	0,6 А	1,5 А	2 А

Конструктив

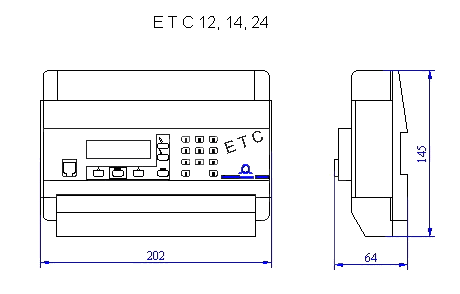

Первичные часы MOBATIME - серия ETC - конструктивная схема

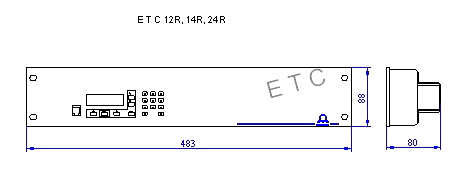

Первичные часы MOBATIME - серия ETC R - конструктивная схема
