Серверы времени серии NTS

Общая информация

Компактный мощный сервер времени NTS (Network Time Server) предназначен для использования в среде локальных вычислительных сетей Ethernet 10BaseT / 100BaseTX (IEEE 802.3) в соответствии с концепцией DTS (Distributed Time System). Сервер NTS может использоваться для синхронизации компонентов систем единого времени, компьютеров, систем пожарной сигнализации, видеонаблюдения и т. п. с использованием стандартного сетевого протокола NTP в режимах Multicast или Unicast. Сервер NTS также может использоваться как первичные часы с выходом DCF или с выходом синхроимпульсов с настраиваемыми параметрами. В качестве источника синхронизации для NTS используется высокоточный DCF/GPS/ГЛОНАСС приёмник (например, типа УРПТ 4500 или УРПТ 3232) или внешний NTP-сервер. Управление и настройка параметров — при помощи встроенного меню с использованием клиента терминала (Telnet, SSH) или при помощи специализированного ПО MOBA-NMS.

При возникновении ошибок в работе, сервер NTS может отправлять E-Mail сообщения или уведомления SNMP. Монтаж сервера может выполняться на горизонтальных или вертикальных поверхностях или в стандартную 19» телекоммуникационную стойку (высота: 1U).

Технические характеристики

Габаритные размеры
164 х 44 х 85 мм (Ш х В х Г, без разъёмов и монтажных кронштейнов)
483 х 44 х 85 мм (Ш х В х Г, без разъёмов, с монтажными кронштейнами для установки в 19’’ телекоммуникационный шкаф, 1U)

Масса
1,35 кг

Степень защиты корпуса
IP 30 по ГОСТ 14254-96

Условия эксплуатации
От минус 5° С до плюс 60° С, относительная влажность: 10…90%, без конденсации

Управление
По сети с помощью Telnet/SSH или ПО MOBA-NMS. Поддерживается управление по протоколу SNMP (запросы Get / Put).

Точность NTP-сервера
При синхронизации от УРПТ (вход DCF): не хуже ± 0,5 мс.
Для NTP-клиента при синхронизации от NTP-сервера: не хуже ± 0,5 мс.

Хранение времени
При мин. 24 ч синхронизации от внешнего источника: не хуже ±0,1 с/сут (менее 1 ppm) в течение 24 часов при 20° C ±5° C.
При отсутствии внешнего питания (внутренний кварцевый генератор): не хуже ±0,5 с/сут (менее 5 ppm) с отклонением до ±15 мс в течение 24 часов при 20° C ±5° C.
При отключении питания внутренние часы работоспособны в течение минимум 5 суток (питание поддерживается конденсаторами SuperCAP).

Сервер времени
NTP v4 (совместим с v3) RFC 1305 (порт 123)
SNTP (UDP) RFC 2030 (порт 123)
TIME (TCP/UDP) RFC 868 (порт 37)
DAYTIME (TCP/UDP) RFC 867 (порт 13)
Макс. число запросов NTP- и SNTP-клиентов: до 250 запросов в секунду.

Режимы NTP-сервера
Server, Peer, Broadcast, Multicast

Вторичные NTP-часы
1 линия, может содержать до 15 различных часовых поясов.
Рассылка данных – Multicast (групповая адресация):
RFC 2236: Internet Group Management Protocol, Version 2
RFC 1112: Host extensions for IP multicasting
RFC 4601: Protocol Independent Multicast — Sparse Mode (PIM-SM)
RFC 3973: Protocol Independent Multicast — Dense Mode (PIM-DM)

Таблица часовых поясов
80 предопределённых, 20 программируемых записей

Сетевой интерфейс
10BaseT / 100BaseTX (IEEE 802.3)
Скорость передачи данных: автоопределение / вручную
Разъём: 8P8C (RJ-45)

Назначение IP-адреса
DHCP, статический IP-адрес, IPv4, IPv6

Сетевые службы
NTP (UDP, порт 123, сервер времени)
SNTP (UDP, порт 123, сервер времени)
TIME (TCP/UDP, порт 37, сервер времени)
DAYTIME (TCP/UDP, порт 13, сервер времени)
Telnet (TCP, порт 23, управление)
SSH (TCP, порт 22, управление)
SCP (поверх SSH, обновление системного ПО)
SFTP (поверх SSH, обновление системного ПО)
FTP (TCP, порт 21, обновление системного ПО)
SNMP (UDP, порт 161, управление, UDP, назначаемый порт (162), сообщения об ошибках)
SMTP (TCP, назначаемый порт (25), сообщения об ошибках)
DHCP (UDP, порт 68, назначение IP-адреса, клиент)
DNS (TCP/UDP, порт 53, разрешение IP-адресов, клиент)
DHCPv6 (только IPV6)
ECHO (ICMP, сервисная утилита ping)

Протокол SNMP
V1, V2c, V3 с MD5-аутентификацией и DES-шифрованием

E-Mail
Отправка сообщений об ошибках по протоколу SMTP. Аутентификация на почтовом сервере: При помощи адреса отправителя
SMTP-авторизация с использованием имени пользователя / пароля LOGIN, PLAIN (RFC4954) или CRAM-MD5 (RFC2195), без «POP before SMTP»

Вход DCF
Вход для сигнала в формате DFC77 или DCF от приёмника (например, типа УРПТ 4500), токовая петля. Часовой пояс – произвольно назначаемый из таблицы поясов. Номинальное напряжение 24 В, макс. 32 мА, порог срабатывания 8 мА

Выход DCF / синхроимпульсов
Назначаемый режим: DCF с выбираемым часовым поясом или синхроимпульсы. Пассивная токовая петля, Uмакс= 30 В, Iвкл= 10…15 мА, Iвыкл менее 1 мА при 20 В, максимальная длина подключаемого кабеля: 30 м (но не ближе 3 м к контактным проводам рельсового транспорта), режим синхроимпульсов: секундные, минутные, часовые или с назначаемым интервалом из диапазона 1…3600 с. Длительность импульса: 20…500 мс, джиттер длительности: ± 2 мс. Точность (по отношению к внутренним часам RTC): ±10 мс, джиттер фронта: менее 0,5 мс.

Оповещения об ошибках
Отправка E-Mail сообщений, отправка SNMP-откликов, индикатор на передней панели

Электропитание
24…28 В — , 200 мА, номинальное потребление:
не более 75 мА при 28 В с УРПТ 4500
не более 60 мА при 28 В без внешней нагрузки

Внешний блок питания
Входит в комплект поставки. 100…240 В / 50…60 Гц / макс. 12 Вт. номинальное потребление:
не более 7,5 ВА при 230 В ~ с УРПТ 4500
не более 6,5 ВА при 230 В ~ без внешней нагрузки

Выход питания
Номинальное напряжение 24 В, макс. 200 мА (для питания УРПТ)

Решения

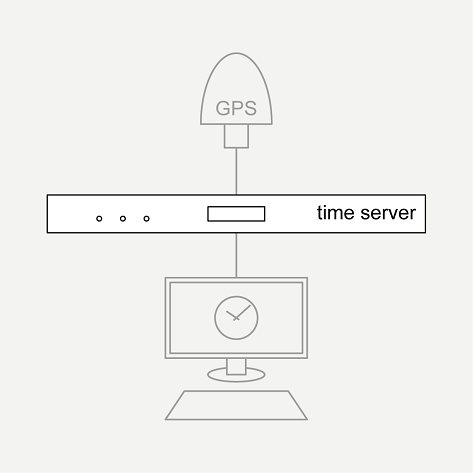

Сервер времени получает сигнал от приемника GPS и синхронизирует с ним сетевые устройства.

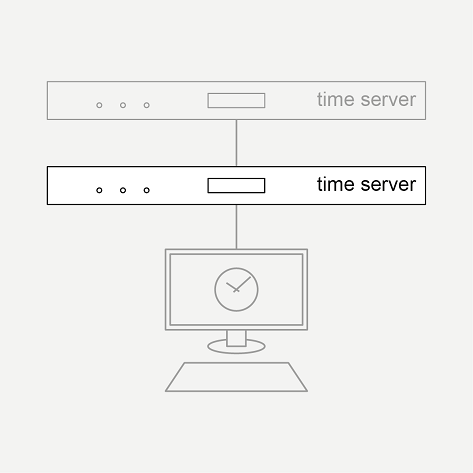

Сервер времени получает сигнал от сервера времени и синхронизирует сетевые устройства с ним.
