Часы серии DK

Часы предназначены для эксплуатации внутри помещений. Корпус часов выполнен из анодированного алюминиевого профиля чёрного или серебристого цвета. При дополнительном согласовании с заказчиком корпус может быть окрашен в другой цвет в соответствии со шкалой RAL, или с имитацией различных материалов (дерево, мрамор и т. п.). Защитное стекло – органическое, с антибликовым покрытием и фильтром, обеспечивает хорошую читаемость отображаемой информации при различных углах обзора.

Общая информация

Часы серии DK предназначены для отображения времени и даты в автономном режиме с автоматическим переходом на сезонное время, или в составе систем единого времени:

с применением линий MOBALine, последовательного кода MOBALine, DCF/DCF-FSK, IRIG-B/AFNOR
в локальных вычислительных сетях Ethernet, проводных и беспроводных (IEEE 802.11 b/g) с синхронизацией от NTP-сервера в режимах Multicast или Unicast
с управлением разнополярными импульсами (минутными, полуминутными и секундными) напряжением 24 В
с управлением по последовательному интерфейсу RS232 или RS485

Часы дополнительно могут попеременно отображать время до 5 различных часовых поясов, а модели, оснащённые датчиком – и температуру окружающего воздуха.

Индикаторы – светодиодные, матричные, красного или зелёного цвета свечения. При дополнительном заказе могут использоваться индикаторы жёлтого и синего цвета свечения. Высота знакомест для отображения цифр: 57 мм (обеспечивает читаемость показаний устройства на расстоянии до 25 м), высота знакомест для отображения символов: 30 мм (при отображении диакритических знаков: 36 мм ). Яркость свечения может быть задана в настройках устройства или регулироваться автоматически, в зависимости от уровня внешней освещённости.

Часы поставляются в одностороннем или двухстороннем исполнении. Монтаж может выполняться непосредственно на стену (только для односторонних моделей), на потолок при помощи подвеса или на стену при помощи углового кронштейна.

Управление часами – дистанционное, при помощи ИК-пульта (заказывается отдельно) или с помощью двух кнопок, расположенных на верхней поверхности устройства. Управление и контроль работоспособности сетевых моделей устройств может выполняться при помощи специализированного ПО MOBA-NMS (не входит в комплект поставки, заказывается отдельно).

Питание осуществляется от сети переменного тока. Питание моделей, предназначенных для эксплуатации в сети Ethernet, может осуществляться с применением технологии PoE в соответствии со стандартом IEEE 802.3af. При дополнительном заказе возможна поставка моделей с питанием 12 В или 24 В постоянного тока.

Технические характеристики

		DK.50.4	DK.50.6
Дисплей	Высота знака, мм	57	57/38
Дисплей	Количество знаков	4	4+2
Формат времени	ЧЧ:ММ	+
Формат времени	ЧЧ:ММ:^сс		+
Формат даты	ДД.ММ	+
Формат даты	ДД.ММ.^гг		+
Питание	100…240 В, 50/60 Гц	+	+
Потребляемая мощность, ВА	Односторонние / красные	10	11
	Двухсторонние / красные	18	19
	Односторонние / зелёные	16	17
	Двухсторонние / зелёные	27	28
Резервная мощность	Пассивная (время + дата)	6 лет (кроме PoE-версий)
Условия эксплуатации		0…+50 °C, относительная влажность 0…95%, без конденсации
Степень защиты корпуса		IP40 по ГОСТ 14254-96
Масса, кг	Односторонние	2,4	2,8
Масса, кг	Двухсторонние	4,4	5,1
Габариты, мм	Односторонние	735х118х39	800х118х39
Габариты, мм	Двухсторонние	735х118х78	800х118х78

Модельный ряд

Обозначение моделей цифровых часов серии DK производится в следующем порядке:

•

Значения полей:

Высота знакоместа	1
57 мм	50
Количество знаков	2
4 знака (ЧЧ:ММ)	4
6 знаков (ЧЧ:ММ СС)	6
Цвет индикаторов	3
Красный	R
Зелёный	G
Исполнение	4
Одностороннее	N
Двухстороннее	D
Тип крепления	5
Настенное (только для односторонних моделей)	N
Подвесное потолочное (длина подвески 5, 10, 30 и 50 см)	S
Настенное при помощи кронштейна	B
Цвет корпуса	6
Чёрный	BLACK
Серебристый	SILVER
Цвет по шкале RAL (по запросу)	RALxxxx
Тип синхронизации (дополнительно)	7
Интерфейс RS232/RS485/IRIG-B	SI
Протокол NTP (Ethernet)	NTP
Протокол NTP (Ethernet + питание PoE)	PoE
Протокол NTP (WiFi)	WiFi
Беспроводные системы WTD	WTD
Дополнительное оборудование
ИК-пульт управления	IR
Подключаемая внешняя клавиатура (5 м)	SK
Температурный датчик	TP
2 температурных датчика	TP2
Встроенное реле	REL

Например, обозначение DK.50.6.R.N.N.BLACK.SI соответствует часам с отображением времени шестью знаками, с красным свечением, в одностороннем исполнении с креплением на поверхность стены, корпусом чёрного цвета и встроенным интерфейсом RS232/RS422/IRIG-B

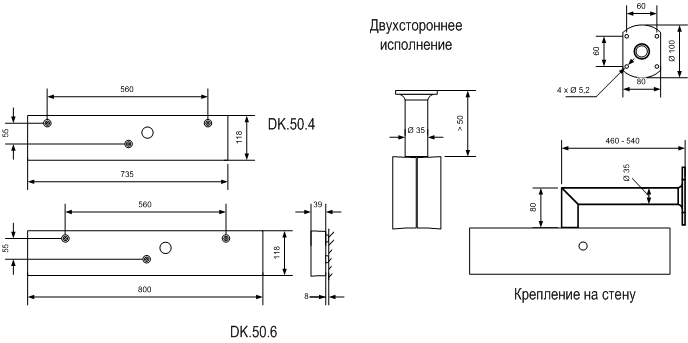

Габаритные и монтажные размеры

Дополнительное оборудование


TP — датчик температуры с кабелем, класс защиты IP66.	SK — пульт управления секундомером с кабелем 5 м.	IR — инфракрасный пульт ДУ для программирования часов и управления секундомером.
