Часы серии DC


Часы серии DC zoom Увеличить изображение Часы серии DC zoom Увеличить изображение Часы серии DC zoom Увеличить изображение Часы серии DC zoom Увеличить изображение Часы серии DC zoom Увеличить изображение
Часы серии DC Часы серии DC Часы серии DC Часы серии DC Часы серии DC

Часы серии DC

Часы предназначены для эксплуатации внутри помещений. Корпус часов выполнен из анодированного алюминиевого профиля чёрного или серебристого цвета. При дополнительном согласовании с заказчиком корпус может быть окрашен в другой цвет в соответствии со шкалой RAL, или с имитацией различных материалов (дерево, мрамор и т. п.). Защитное стекло – органическое, с антибликовым покрытием и фильтром, обеспечивает хорошую читаемость отображаемой информации при различных углах обзора.

Общая информация

Часы серии DC предназначены для отображения времени и даты в составе систем единого времени:
  • с применением линий MOBALine, последовательного кода MOBALine, DCF/DCF-FSK, IRIG-B/AFNOR
  • в локальных вычислительных сетях Ethernet, проводных и беспроводных (IEEE 802.11 b/g) с синхронизацией от NTP-сервера в режимах Multicast или Unicast
  • с управлением разнополярными импульсами (минутными, полуминутными и секундными) напряжением 24 В
  • с управлением по последовательному интерфейсу RS232 или RS422

Индикаторы – светодиодные, 7-сегментные, красного, зелёного, синего, жёлтого или ярко-зелёного свечения. Высота знакоместа – 57 мм, 100 мм или 180 мм (обеспечивает читаемость показаний часов на расстоянии до 25, 40 или 65 метров соответственно). Яркость свечения может быть задана в настройках или регулироваться автоматически, в зависимости от уровня внешней освещённости.

Часы поставляются в одностороннем или двухстороннем исполнении. Монтаж может выполняться непосредственно на стену (только для односторонних моделей), на потолок при помощи подвеса или на стену при помощи углового кронштейна. Управление – дистанционное, при помощи ИК-пульта (заказывается отдельно) или с помощью двух кнопок, расположенных на верхней поверхности часов. Питание часов осуществляется от сети переменного тока. Питание моделей, предназначенных для эксплуатации в сети Ethernet, может осуществляться с применением технологии PoE в соответствии со стандартом IEEE 802.3af.

Технические характеристики

DC.57.4 DC.57.6 DC.100.4 DC.100.6 DC.100x.6 DC.180.4 DC.180.6 DC.180x.6
Дисплей Высота знака, мм 57 57/38 100 100/57 100 180 180/100 180
Количество знаков 4 4+2 4 4+2 6 4 4+2 6
Формат времени ЧЧ:ММ + + +
ЧЧ:ММ:сс + + +
ЧЧ:ММ:СС + +
Формат даты ДД.ММ + + +
ДД.ММ.гг + + +
ДД.ММ.ГГ + +
Питание 100…240 В, 50/60 Гц + + + + + + + +
24 В ± 20 % + + + + + + + +
PoE (IEEE 802.3 af Class 0) + + + +
Потребляемая мощность (кроме синих и ярко-зелёных), ВА Односторонние 8 8 8 8 11 30 38 45
Односторонние, PoE 7 7 7 7 − − − −
Двухсторонние 15 15 15 15 21 60 75 90
Двухсторонние, PoE 14 14 14 14 − − − −
Потребляемая мощность (для синих и ярко-зелёных), ВА Односторонние 8 11 10 13 14 42 50 63
Двухсторонние 15 19 18 23 26 84 100 126
Резервная мощность Пассивная (время + дата) 6 лет (кроме PoE-версий)
Точность при 20 ºС Без синхронизации 0,1 с / сутки
Точность измерения температуры окружающего
воздуха (в диапазоне −25…+80 ºС или −13…+176 ºF)
Пассивная (время + дата) ±1,0 ºC (±2 ºF)
Условия эксплуатации 0…+50 ºC, относительная влажность 0…95%, без конденсации
Степень защиты корпуса IP 40 по ГОСТ 14254-96
Масса, кг Односторонние 1,4 1,8 2,4 3,1 3,5 6,3 9,3 10,4
Двухсторонние 2,6 3 4,4 5,6 6 10,2 15,3 17,6
Габариты, мм Односторонние 333х118х39 423х118х39 510х169х39 652х169х39 728х169х39 880х169х39 1146х169х39 1267х169х39
Двухсторонние 333х118х78 423х118х78 510х169х78 652х169х78 728х169х78 880х169х78 1146х169х78 1267х169х78

Модельный ряд

Обозначение моделей цифровых часов серии DC производится в следующем порядке:

DC • 1 • 2 • 3 • 4 • 5 • 6 • 7 • 8

Значения полей:

Высота знакоместа 1
57 мм (высота первых 4 знаков) 57
100 мм (высота первых 4 знаков) 100
100 мм (высота всех 6 знаков) 100x
180 мм (высота первых 4 знаков) 180
180 мм (высота всех 6 знаков) 180x
Количество знаков 2
4 знака (ЧЧ:ММ) 4
6 знаков (ЧЧ:ММ СС) 6
Цвет индикаторов 3
Красный R
Ярко-зелёный PG
Синий B
Жёлтый A
Зелёный G
Исполнение 4
Одностороннее N
Двухстороннее D
Тип крепления 5
Настенное (только для односторонних моделей) N
Подвесное потолочное (длина подвески 5, 10, 30 и 50 см) S
Настенное при помощи кронштейна B
Тип синхронизации (дополнительно) 6
Интерфейс RS232/RS485/IRIG-B SI
Протокол NTP (Ethernet) NTP
Протокол NTP (Ethernet + питание PoE) PoE
Протокол NTP (WiFi) WiFi
Цвет корпуса 7
Чёрный BLACK
Серебристый SILVER
Цвет по шкале RAL (по запросу) RALxxxx
Варианты поставки 8
Питание 24 В VDC
Встроенное реле REL
Дополнительное оборудование
ИК-пульт управления IR
Подключаемая внешняя клавиатура (5 м) SK
Температурный датчик TP
2 температурных датчика TP2

Например, обозначение DC.100.6.R.N.N.PoE соответствует часам с шестью индикаторами, первые 4 знака – высотой 100 мм, отображающим дату и время (в формате ЧЧ:ММ СС и ДД.ММ ГГ соответственно), с красным цветом свечения, в одностороннем исполнении, с креплением на поверхность стены, синхронизируемые по протоколу NTP, с питанием PoE.

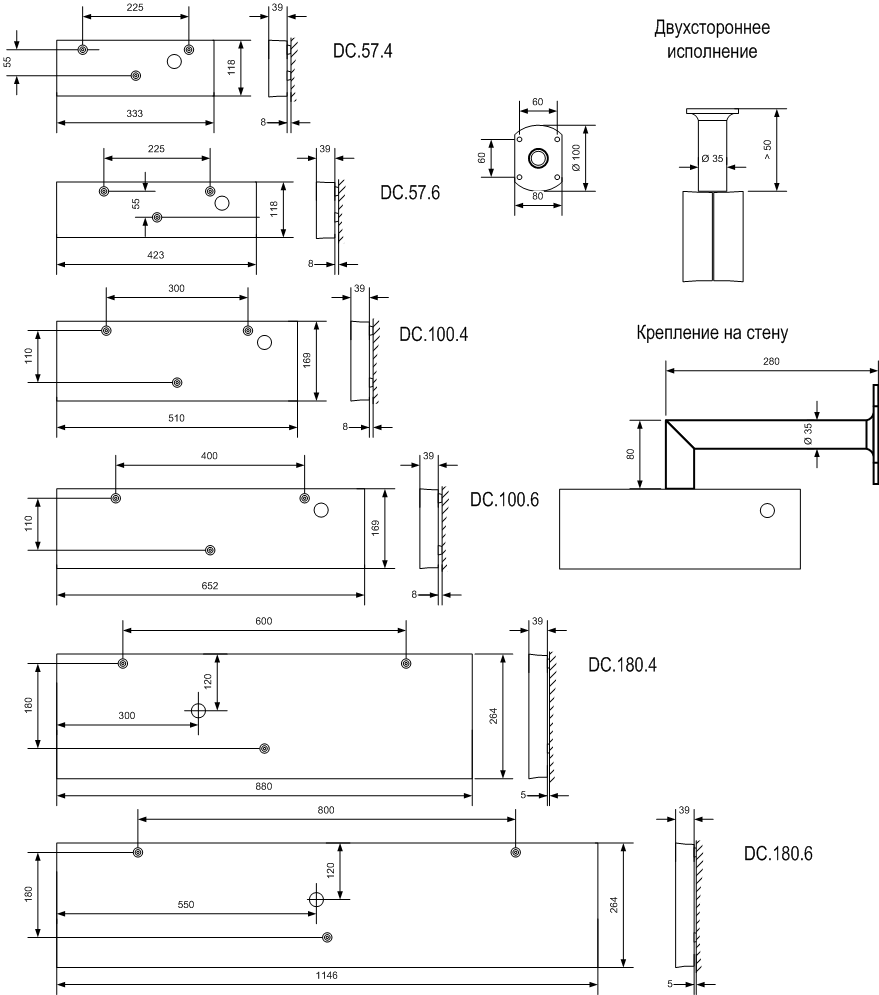

Габаритные и монтажные размеры

Цифровые часы серии DC - габаритные и установочные размеры

Дополнительное оборудование

Датчик температуры с кабелем Пульт управления секундомером Инфракрасный пульт ДУ для программирования часов и управления секундомером

TP — датчик температуры с кабелем, класс защиты IP66.

SK — пульт управления секундомером с кабелем 5 м.

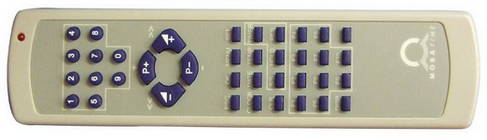

IR — инфракрасный пульт ДУ для программирования часов и управления секундомером.
