Часы серии DE

Часы серии DE предназначены для отображения времени и даты в автономном режиме с автоматическим переходом на сезонное время, или в составе систем единого времени.

Общая информация

Часы серии DE предназначены для отображения времени и даты в автономном режиме с автоматическим переходом на сезонное время, или в составе систем единого времени:

с применением линий MOBALine
с применением минутных разнополярных импульсов 24 В
в локальных вычислительных проводных сетях Ethernet или WiFi с синхронизацией от NTP-сервера в режимах Multicast или Unicast
с применением беспроводной технологии WTD
с управлением последовательными файлами обмена по интерфейсам RS232/RS422 или IRIG-B
с управлением кодом DCF (например, от приёмников типа УРПТ 4500, УРПТ 3132)

Корпус часов выполнен из анодированного алюминиевого профиля чёрного или серебристого цвета. При дополнительном согласовании с заказчиком корпус может быть окрашен в другой цвет в соответствии со шкалой RAL, или с имитацией различных материалов (дерево, мрамор и т. п.). Защитное стекло – органическое, с антибликовым покрытием и фильтром, обеспечивает хорошую читаемость отображаемой информации при различных углах обзора. Индикаторы – светодиодные, 7-сегментные, красного, оранжевого, синего, белого или ярко-зелёного свечения. Высота знакоместа – 100, 180, 250, 320 или 500 мм (обеспечивает читаемость показаний устройства на расстоянии 40, 70, 100, 130 и 200 метров соответственно). Яркость свечения может быть задана в настройках устройства или регулироваться автоматически, в зависимости от уровня внешней освещённости.

Устройство поставляется в одностороннем или двухстороннем исполнении. Монтаж может выполняться непосредственно на стену (только для односторонних моделей), на стену при помощи поворотной монтажной консоли (только для односторонних моделей), на потолок при помощи подвеса или на стену при помощи углового кронштейна. Управление устройством – дистанционное, при помощи ИК-пульта (заказывается отдельно) или с помощью двух кнопок, расположенных под крышкой на задней поверхности устройства. Питание устройства осуществляется от сети переменного тока 220 В, 50 Гц. Степень защиты корпуса устройства – IP 65.

Технические характеристики

Серия		DE.100.4	DE.100x.6	DE.180.4	DE.180x.6	DE.250.4	DE.250x.6
Дисплей	Высота знака, мм	100	100	180	180	250	250
Дисплей	Количество знаков	4	6	4	6	4	6
Формат времени	ЧЧ:ММ	+		+		+
Формат времени	ЧЧ:ММ:СС		+		+		+
Формат даты	ДД.ММ.	+		+		+
Формат даты	ДД.ММ.ГГ		+		+		+
Питание	100…240 В, 50/60 Гц	+
Питание	24 В ±20 %	при дополнительном заказе
Потребляемая мощность, ВА	Односторонние	20	30	30	40	45	65
Потребляемая мощность, ВА	Двухсторонние	40	60	60	80	90	130
Условия эксплуатации		–25…+60 °C, относительная влажность 0…95%, без конденсации
Степень защиты корпуса по ГОСТ 14254-96		IP 65
Пассивное хранение времени		6 лет (без отображения на индикаторах, обеспечивается внутренней батареей)
Масса, кг	Односторонние, крепление N.N	6	8	10	13,5	17	24,5
	Односторонние, крепление N.S	8,5	11,5	14	19,5	24	32
	Односторонние, крепление N.B	8,5	12	14,5	19,5	24	32,5
	Двухсторонние, крепление D.S	13,5	19	23	31,5	39,5	54
	Двухсторонние, крепление D.B	13,5	19	23,5	31,5	40	54,5
Габариты (Ш х В х Г), мм	Односторонние, крепление N.N	530x191x85	750x191x85	840x260x85	1220х260х85	1250x350x85	1740x350x90
	Односторонние, крепление N.S	530x300x100	750x300x100	840x360x100	1220х360х100	1250x450x100	1740x450x105
	Односторонние, крепление N.B	580x191x100	800x191x100	900x260x100	1280х260х100	1320x350x100	1810x350x105
	Двухсторонние, крепление D.S	530x300x165	750x300x165	840x360x165	1220х360х165	1250x450x165	1740x450x170
	Двухсторонние, крепление D.B	580x191x165	800x191x165	900x260x165	1280х260х165	1320x350x165	1810x350x170

Серия		DE.320.4	DE.320x.6	DE.500.4	DE.500x.6
Дисплей	Высота знака, мм	320	320	500	500
Дисплей	Количество знаков	4	6	4	6
Формат времени	ЧЧ:ММ	+		+
Формат времени	ЧЧ:ММ:СС		+		+
Формат даты	ДД.ММ.	+		+
Формат даты	ДД.ММ.ГГ		+		+
Питание	100…240 В, 50/60 Гц	+
Питание	24 В ±20 %	при дополнительном заказе
Потребляемая мощность, ВА	Односторонние	70	100	70	100
Потребляемая мощность, ВА	Двухсторонние	140	200	140	200
Условия эксплуатации		–25…+60 °C, относительная влажность 0…95%, без конденсации
Степень защиты корпуса по ГОСТ 14254-96		IP 65
Пассивное хранение времени		6 лет (без отображения на индикаторах, обеспечивается внутренней батареей)
Масса, кг	Односторонние, крепление N.N	21,5	30,5	52,5	75
	Односторонние, крепление N.S	30,5	42	75	98
	Односторонние, крепление N.B	31	42,5	75,5	98,5
	Двухсторонние, крепление D.S	50,5	69,5	122	164,5
	Двухсторонние, крепление D.B	50,5	70	122,5	165
Габариты (Ш х В х Г), мм	Односторонние, крепление N.N	1410x410x90	2090x410x90	2200x640x105	3250x640x105
	Односторонние, крепление N.S	1410x510x105	2090x510x115	2200x790x115	3250x790x115
	Односторонние, крепление N.B	1490x410x105	2170x410x115	2300x640x115	3350x640x115
	Двухсторонние, крепление D.S	1410x510x170	2090x510x180	2200x790x180	3250x790x180
	Двухсторонние, крепление D.B	1490x410x170	2170x410x180	2300x640x180	3350x640x180

Модельный ряд

Обозначение моделей цифровых часов серии DE производится в следующем порядке:

•

Высота знакоместа	1
100 мм	100 / 100x
180 мм	180 / 180x
250 мм	250 / 250x
320 мм	320 / 320x
500 мм	500 / 500x
Количество знаков	2
4 знака (ЧЧ:ММ)	4
6 знаков (ЧЧ:ММ:СС)	6
Цвет индикаторов	3
Красный	R
Ярко-зелёный	PG
Синий	B
Жёлтый	A
Белый	W
Исполнение	4
Одностороннее	N
Двухстороннее	D
Тип крепления	5
Настенное (только для односторонних моделей)	N
Подвесное потолочное (длина подвески 5, 10, 30 и 50 см)	S
Настенное при помощи кронштейна	B
Варианты исполнения (дополнительно)	6
Интерфейс RS232/RS485/IRIG-B	SI
Протокол NTP (Ethernet)	NTP
Протокол NTP (WiFi)	WiFi
Беспроводные системы WTD	WTD
Корпус чёрного цвета	BLACK
Корпус серебристого цвета	SILVER
Цвет корпуса по шкале RAL (по запросу)	RALxxxx
Дополнительное оборудование
ИК-пульт управления	IR
Подключаемая внешняя клавиатура (5 м)	SK
Температурный датчик	TP
2 температурных датчика	TP2

Значения полей: например, обозначение DE.180x.6.R.N.N.BLACK.NTP.IR соответствует часам с шестью знаками, с высотой знакомест 180 мм, отображающим дату и время (в формате ЧЧ:ММ:СС и ДД.ММ.ГГ соответственно), с красным цветом свечения, в одностороннем исполнении, с креплением на поверхность стены, синхронизируемые по протоколу NTP, с корпусом чёрного цвета, с ИК-пультом управления.

Способы крепления

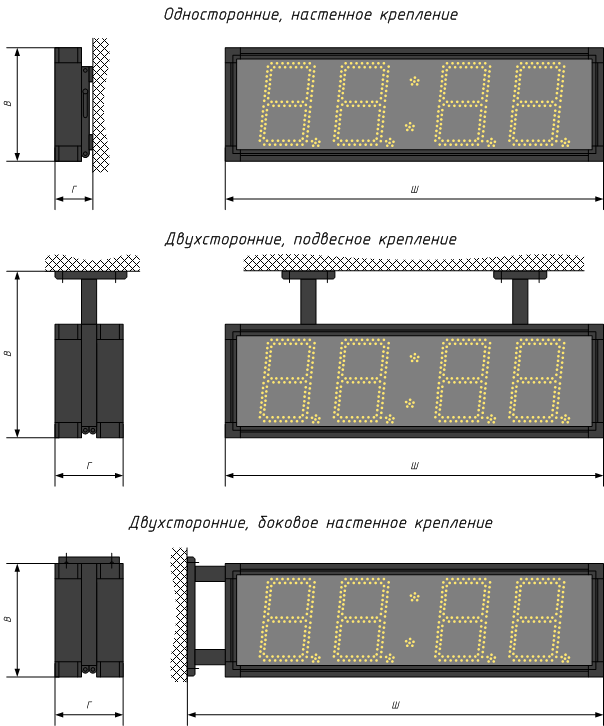

Способы крепления часов серии DE

Габаритные размеры указаны в технических характеристиках.
